当我们审视过去十年智能设备的发展轨迹，一个不争的事实是：每一次交互体验的跃升、每一轮算力瓶颈的突破，几乎都源于微电子技术的底层革新。从手表里集成的毫米波雷达，到工厂产线上自主决策的机械臂，智能设备正从“能执行指令”向“能感知环境”进化。苏州北源微智能科技有限公司认为，这种进化的核心驱动力，正是微电子芯片在功耗、集成度与信号处理能力上的代际跨越。

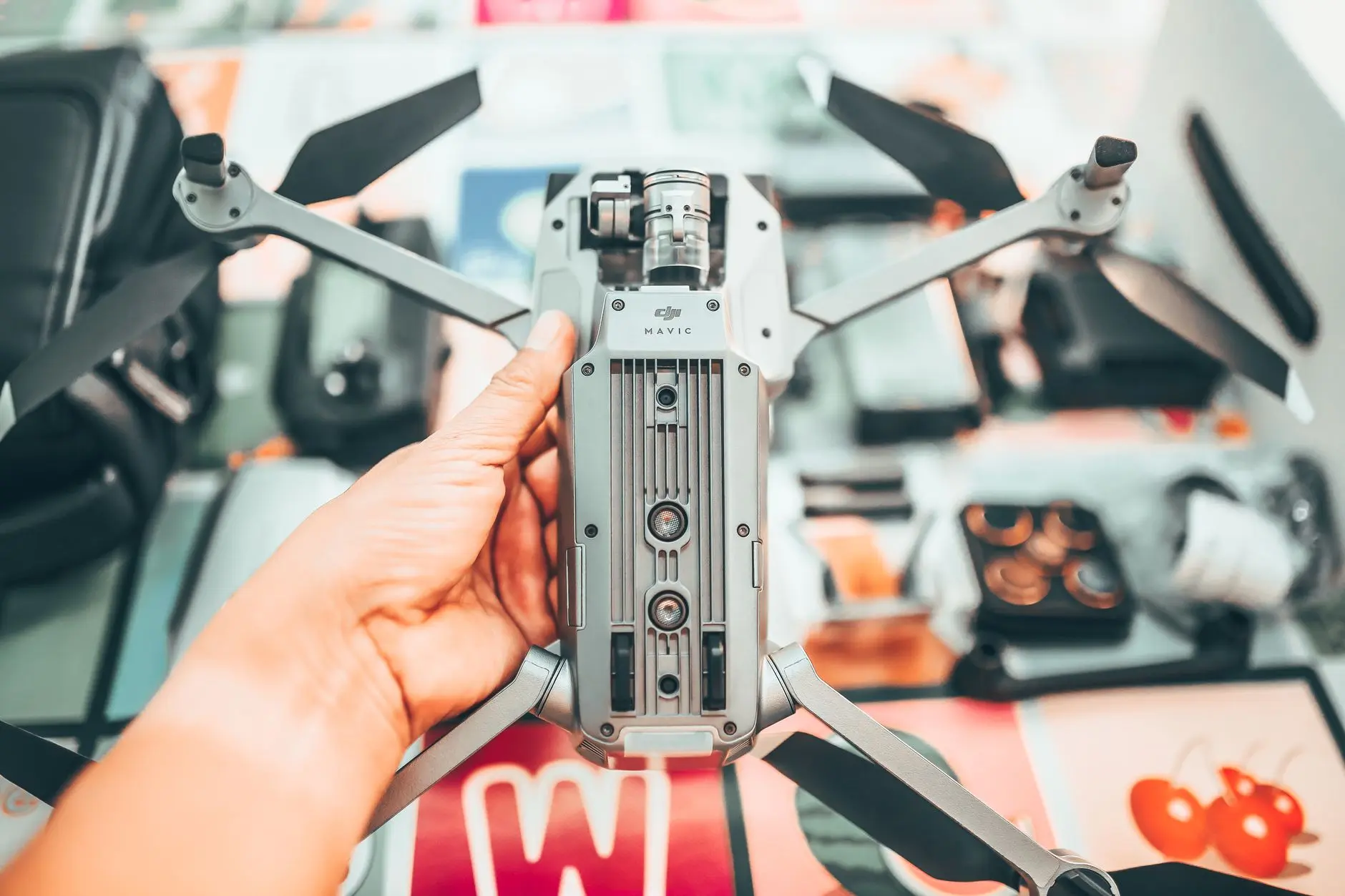

然而，理想丰满，现实骨感。许多智能设备在量产阶段会遭遇一个致命矛盾：**要在极小的物理空间内塞入更多传感器和算力单元，同时保持电池续航与散热平衡**。以消费级无人机为例，其飞控系统需要同时处理IMU、GPS、视觉SLAM等多源数据，传统分立式微电子方案往往导致PCB面积超标或信号串扰严重。这种“空间与性能的跷跷板效应”，正是当前智能科技产品从概念走向落地的最大障碍。

微电子集成：从“堆料”到“系统级融合”

要解决上述问题，绝不能靠简单堆叠元器件。苏州北源微智能科技在多年的技术沉淀中发现，关键在于微电子层面的异构集成。具体而言，就是将原本独立的模拟前端、数字处理单元和射频模块，通过先进封装技术（如SiP或3D堆叠）整合进单一模组中。这样做带来的直接收益是：信号路径缩短60%以上，功耗降低35%左右，同时抗电磁干扰能力显著提升。我们曾在一个边缘AI相机项目中采用此方案，使其在保持每秒30帧实时识别的同时，整机厚度控制在8毫米以内。

实际落地中的三大技术支点

在帮助客户将智能设备推向市场的过程中，我们总结出三个必须攻克的微电子应用支点：

• 低功耗传感前端：采用亚阈值电路设计的MEMS传感器，能在微安级电流下完成高精度数据采集，这是设备“始终在线”的基础。
• 自适应电源管理：通过集成PMIC芯片实现动态电压调节，根据不同任务负载（如唤醒、待机、高速运算）自动切换供电模式，避免无效能耗。
• 边缘算法硬化：将关键神经网络模型固化到专用ASIC芯片中，而非依赖通用MCU运行软件推理。实测中，这一做法能将语音唤醒延迟从40ms压缩至3ms以内。

以我们为一家苏州科技园区企业开发的工业巡检机器人为例，其面临的挑战是在高温高湿的车间环境下，稳定识别设备表面的微小裂纹。传统方案需要将图像数据回传云端分析，导致决策延迟超过2秒。通过重新设计其主控板的微电子架构——采用多核异构处理器配合片上SRAM缓存，我们将本地推理延迟压缩到200毫秒以内。更重要的是，智能科技的落地不仅是硬件升级，还需要在PCB布局阶段就考虑信号完整性仿真，避免高频数字信号对模拟传感通道的干扰。

给技术团队的三点实践建议

基于大量项目经验，苏州北源微智能科技建议开发者在选型与设计阶段关注以下细节：

1. 重视工艺节点与成本的平衡。不必盲目追求7nm或5nm工艺，对于IoT类智能设备，40nm或28nm的成熟工艺搭配优秀的封装设计，往往性价比更高。
2. 建立跨层级仿真能力。从芯片的I/O时序到整机的热分布，必须打通仿真链条。我们曾见过一个案例，因为低估了射频芯片的邻频干扰，导致蓝牙连接距离从30米衰减到5米。
3. 提前规划测试向量。微电子集成度越高，DFT（可测性设计）就越关键。建议在芯片设计阶段就预留JTAG和边界扫描接口，否则后期良率爬坡会异常痛苦。

回望整个技术栈，从硅晶圆上的纳米级晶体管，到用户手中的智能终端，微电子就像一座桥梁，连接着物理世界与数字世界。苏州北源微智能科技有限公司将继续深耕这一领域，推动更多智能设备在功耗、体积与性能的三角约束中找到最优解。未来，随着RISC-V生态的成熟和Chiplet技术的普及，我们有理由相信，智能科技的创新门槛将进一步降低，而苏州科技企业集群的协同效应，将让这一切发生得更快。
